ماژول برد گسترش رله کنترل پیامکی لگزو (Expansion)

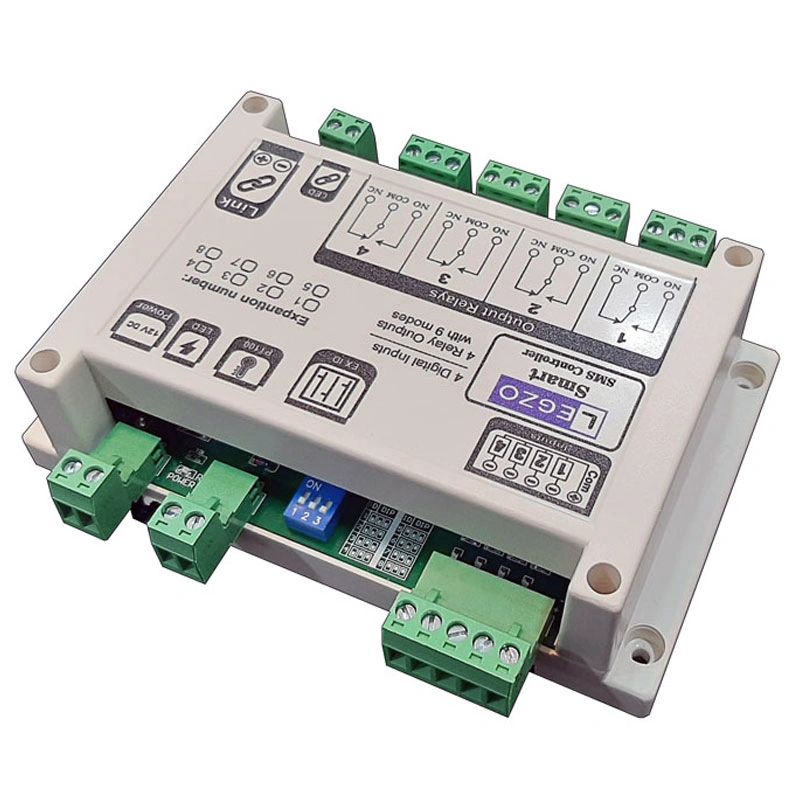

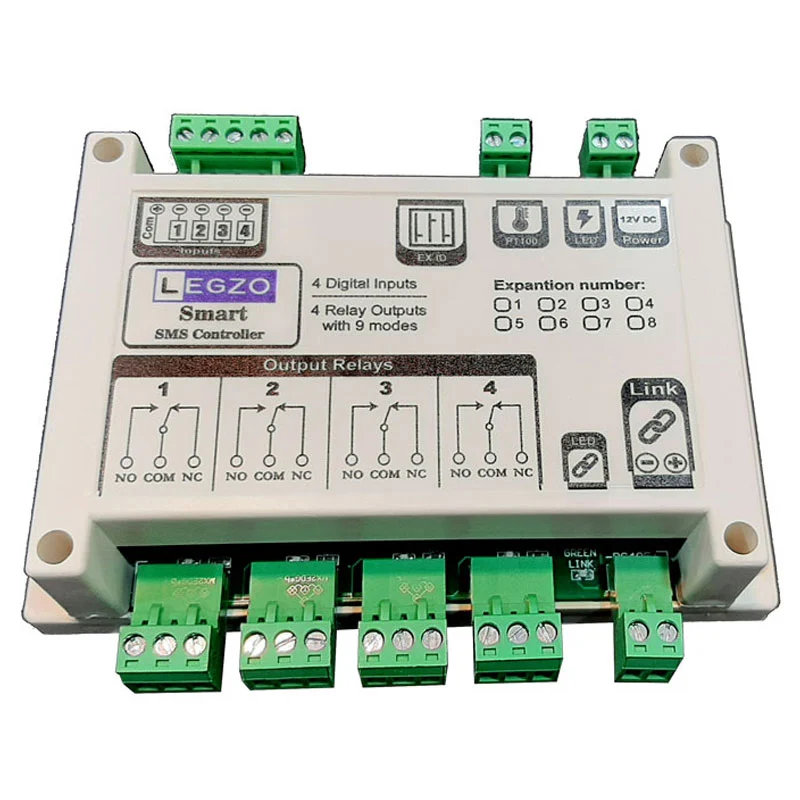

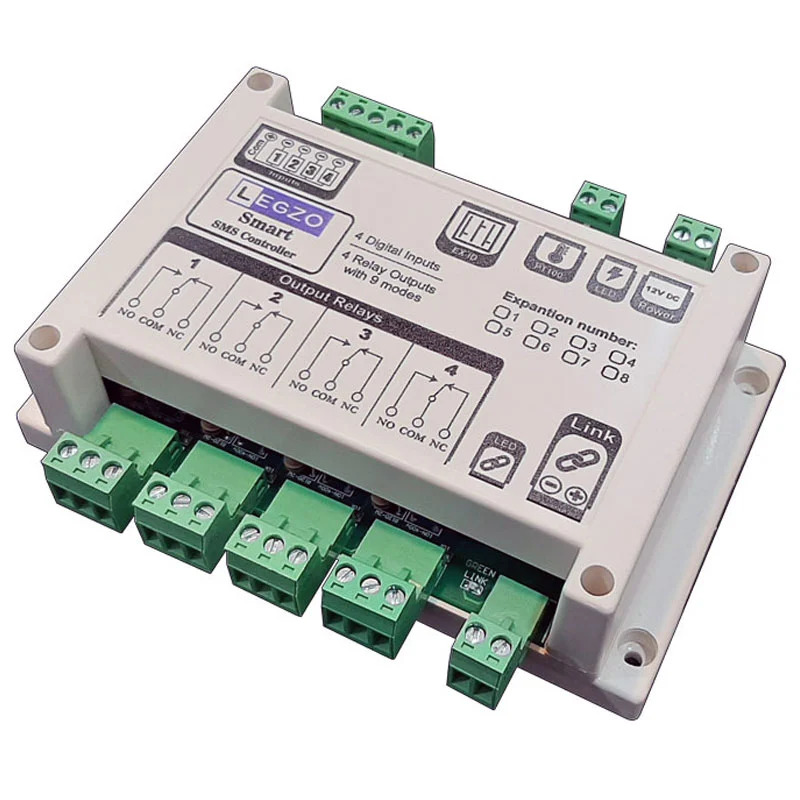

ماژول برد گسترش رله لگزو، یک تجهیز جانبی برای افزایش تعداد خروجی‌های رله و ورودی‌های دیجیتال در دستگاه کنترل پیامکی لگزو مدل SC303 است. این ماژول با داشتن 4 رله خروجی، 4 کانال ورودی دیجیتال و قابلیت اتصال سنسور دمای PT100، امکان توسعه سیستم کنترل پیامکی را متناسب با نیاز پروژه فراهم می‌کند.
با استفاده از این برد گسترش، می‌توانید بدون نیاز به تعویض دستگاه اصلی، تعداد تجهیزات قابل کنترل و ورودی‌های قابل پایش را افزایش دهید. اتصال ماژول به دستگاه SC303 از طریق ترمینال Link و تنها با دو رشته سیم انجام می‌شود. همچنین امکان نصب ماژول در فاصله حداکثر 100 متری از دستگاه اصلی وجود دارد که در پروژه‌های صنعتی، ساختمانی و سیستم‌های کنترل از راه دور، به کاهش هزینه کابل‌کشی کمک می‌کند.
کاربرد ماژول برد گسترش رله لگزو
این محصول برای پروژه‌هایی مناسب است که تعداد ورودی‌ها و خروجی‌های دستگاه کنترل پیامکی SC303 برای آن‌ها کافی نیست. با افزودن ماژول‌های گسترش، می‌توان تجهیزات بیشتری را از طریق سیستم کنترل پیامکی مدیریت کرد و وضعیت ورودی‌های مختلف را تحت نظر داشت.
از جمله کاربردهای این ماژول می‌توان به موارد زیر اشاره کرد:
- افزایش تعداد رله‌های قابل کنترل در سیستم کنترل پیامکی
- توسعه ورودی‌های دیجیتال برای دریافت سیگنال از تجهیزات و حسگرهای سازگار
- کنترل تجهیزات برقی از طریق رله‌های خروجی
- اجرای سناریوهای زمانی و کنترلی متنوع
- پایش دما با استفاده از سنسور PT100
- استفاده در پروژه‌های گسترده با فاصله زیاد بین تجهیزات و دستگاه کنترل مرکزی
افزایش تعداد رله‌ها و ورودی‌ها با برد گسترش
دستگاه کنترل پیامکی لگزو مدل SC303 به‌صورت پایه دارای 4 رله خروجی و 4 کانال ورودی است. با اتصال بردهای گسترش، ظرفیت سیستم افزایش پیدا می‌کند و می‌توان حداکثر 6 ماژول را به دستگاه اصلی متصل کرد.
در این ساختار، هر ماژول دارای 4 رله خروجی و 4 کانال ورودی دیجیتال است. بنابراین، با در نظر گرفتن امکانات دستگاه اصلی و 6 ماژول گسترش، ظرفیت کلی سیستم به 28 رله خروجی و 28 کانال ورودی دیجیتال می‌رسد.
این قابلیت به شما اجازه می‌دهد سیستم را متناسب با نیاز فعلی راه‌اندازی کنید و در صورت افزایش تجهیزات یا توسعه پروژه، ماژول‌های بیشتری به آن اضافه نمایید.
ویژگی‌های رله‌های خروجی
ماژول برد گسترش لگزو دارای 4 رله خروجی است که هرکدام به یک کنتاکت تبدیلی NO/NC مجهز هستند. این کنتاکت‌ها امکان استفاده از حالت باز یا بسته را متناسب با نوع مدار و شیوه کنترل موردنیاز فراهم می‌کنند.
حداکثر جریان قابل تحمل کنتاکت هر رله 7 آمپر اعلام شده است. انتخاب بار مناسب باید با توجه به مشخصات مصرف‌کننده، نوع بار و شرایط نصب انجام شود. برای بارهای القایی یا تجهیزاتی با جریان راه‌اندازی بالا، ممکن است استفاده از کنتاکتور یا واسط مناسب ضروری باشد.
رله‌های این ماژول از امکانات کنترلی متنوعی پشتیبانی می‌کنند، از جمله:
- حالت دائم برای روشن یا خاموش نگه‌داشتن خروجی
- حالت تایمر برای کنترل زمان‌دار
- ترموستات سرمایشی
- ترموستات گرمایشی
- حالت فلاشر
- اجرای سناریوهای زمانی
این قابلیت‌ها امکان استفاده از ماژول را در کاربردهای مختلف کنترلی فراهم می‌کنند.
کانال‌های ورودی دیجیتال
این برد دارای 4 کانال ورودی دیجیتال است که برای دریافت سیگنال از تجهیزات سازگار طراحی شده‌اند. ورودی‌ها می‌توانند در صورت تحریک منفی، فرمان لازم را برای ارسال پیامک یا برقراری تماس از طریق سیستم کنترل پیامکی دریافت کنند.
ترمینال ورودی شامل 5 اتصال است؛ یک ترمینال مشترک COM و چهار ترمینال ورودی شماره 1 تا 4. مطابق راهنمای محصول، ترمینال مشترک به ولتاژ مثبت و ورودی‌های موردنظر به ولتاژ منفی متصل می‌شوند. محدوده ولتاژ تحریک ورودی‌ها 9 تا 30 ولت است.
با استفاده از این ورودی‌ها می‌توان سیگنال تجهیزات مختلف را به سیستم کنترل پیامکی منتقل کرد. پیش از سیم‌کشی، باید نوع خروجی تجهیز متصل‌شونده و نحوه تحریک ورودی با راهنمای فنی دستگاه مطابقت داده شود.
قابلیت اتصال سنسور دمای PT100
یکی از قابلیت‌های مهم ماژول برد گسترش رله لگزو، پشتیبانی از سنسور دمای PT100 است. با اتصال این سنسور، امکان اندازه‌گیری دمای محل نصب ماژول و استفاده از عملکردهای کنترلی وابسته به دما فراهم می‌شود.
این برد از سنسورهای PT100 دو سیمه، سه سیمه و چهار سیمه پشتیبانی می‌کند و دقت اندازه‌گیری دما طبق مشخصات اعلام‌شده حدود یک درجه سانتی‌گراد است.
هر ماژول گسترش، دما را بر اساس سنسور PT100 متصل به خودش اندازه‌گیری می‌کند. در نتیجه، در پروژه‌هایی که چند نقطه مختلف باید پایش شوند، می‌توان برای هر ماژول از سنسور مستقل استفاده کرد.
از طریق بخش «گسترش» در اپلیکیشن لگزو، امکان تنظیم حداقل و حداکثر دما فراهم است. با تنظیم مقادیر موردنظر و استفاده از قابلیت‌های ترموستات سرمایشی یا گرمایشی، می‌توان کنترل تجهیزات را بر اساس دمای اندازه‌گیری‌شده انجام داد.
اتصال به دستگاه SC303 با دو رشته سیم
ارتباط ماژول برد گسترش با کنترل پیامکی لگزو مدل SC303 از طریق ترمینال Link برقرار می‌شود. برای این اتصال، به دو رشته سیم نیاز است و رعایت قطبیت ترمینال‌ها اهمیت دارد؛ اتصال مثبت باید به مثبت و اتصال منفی باید به منفی انجام شود.
حداکثر فاصله اعلام‌شده بین دستگاه کنترل پیامکی و ماژول گسترش 100 متر است. همچنین طبق مشخصات محصول، قطر سیم مورد استفاده می‌تواند حداقل 0٫5 میلی‌متر باشد.
در صورت استفاده از چند ماژول، می‌توان آن‌ها را به‌صورت متوالی و با استفاده از ترمینال Link به یکدیگر متصل کرد و در نهایت به دستگاه اصلی رساند. این روش در پروژه‌هایی که تجهیزات در نقاط مختلف نصب شده‌اند، می‌تواند میزان سیم‌کشی موردنیاز برای ارتباط با مرکز کنترل را کاهش دهد.
تنظیم آدرس ID ماژول
هر برد گسترش دارای سه دیپ‌سوئیچ برای تعیین آدرس ID است. این آدرس به شناسایی هر ماژول در سیستم کمک می‌کند و باید متناسب با تعداد ماژول‌های نصب‌شده تنظیم شود.
طبق راهنمای محصول، آدرس ماژول‌ها از 1 تا 6 تعیین می‌شود. در صورت استفاده از یک ماژول، آدرس آن را روی 1 قرار دهید. هنگام استفاده از چند ماژول، برای هر برد آدرس جداگانه و مطابق جدول چاپ‌شده کنار دیپ‌سوئیچ‌ها انتخاب کنید.
نحوه راه‌اندازی ماژول برد گسترش رله لگزو
برای نصب و راه‌اندازی این محصول، مراحل زیر را انجام دهید:
1. تأمین برق ماژول: منبع تغذیه 12 ولت DC را به ترمینال تغذیه برد متصل کنید. استفاده از آداپتور 12 ولت 2 آمپر مطابق توصیه سازنده است.
2. تنظیم آدرس ID: با استفاده از سه دیپ‌سوئیچ روی برد، آدرس موردنظر را تعیین کنید. در صورت نصب چند ماژول، آدرس هرکدام باید مطابق راهنمای سازنده تنظیم شود.
3. اتصال ترمینال Link: ترمینال Link ماژول را با دو رشته سیم به ترمینال Link دستگاه SC303 متصل کنید. قطب مثبت را به مثبت و قطب منفی را به منفی وصل کنید.
4. بررسی نشانگرها: پس از تأمین برق و برقراری صحیح ارتباط، نشانگر Power باید روشن باشد. روشن شدن نشانگر Link نیز بیانگر برقراری ارتباط طبق شرایط اعلام‌شده در راهنمای محصول است.
5. به‌روزرسانی اپلیکیشن: پس از اتصال صحیح، دستگاه SC303 پیامک مربوط به شناسایی و ثبت بردهای گسترش را ارسال می‌کند تا رله‌ها و ورودی‌های مربوط به ماژول در اپلیکیشن نمایش داده شوند.
6. آزمایش عملکرد: پس از شناسایی ماژول، عملکرد رله‌ها، ورودی‌ها و در صورت استفاده، سنسور دما را بررسی کنید.
7. افزودن ماژول‌های بیشتر: در صورت نیاز به ظرفیت بالاتر، ماژول‌های دیگر را با رعایت ترتیب آدرس‌دهی و دستورالعمل سیم‌کشی سازنده به سیستم اضافه کنید.
بررسی وضعیت و تنظیم دما در اپلیکیشن لگزو
پس از اتصال ماژول به دستگاه SC303، اطلاعات مربوط به بردهای گسترش از طریق اپلیکیشن قابل مشاهده و مدیریت است. اگر ماژول به دستگاه متصل است اما اطلاعات آن در بخش «گسترش» نمایش داده نمی‌شود، صفحه این بخش را به پایین بکشید تا پیامک به‌روزرسانی اطلاعات برای دستگاه ارسال شود.
پس از دریافت پاسخ، فهرست ماژول‌های شناسایی‌شده به‌روزرسانی می‌شود و می‌توانید تنظیمات مربوط به رله‌ها و محدوده دمایی را انجام دهید.
مشخصات فنی ماژول برد گسترش رله لگزو
- برند: لگزو (Legzo)
- نوع محصول: ماژول گسترش رله و ورودی دیجیتال
- دستگاه سازگار: کنترل پیامکی لگزو مدل SC303
- تعداد رله خروجی: 4 عدد
- نوع کنتاکت رله: تبدیلی NO/NC
- حداکثر جریان اعلام‌شده کنتاکت هر رله: 7 آمپر
- تعداد ورودی دیجیتال: 4 کانال
- تعداد ترمینال ورودی دیجیتال: 5 ترمینال شامل COM و ورودی‌های 1 تا 4
- محدوده ولتاژ تحریک ورودی‌ها: 9 تا 30 ولت
- نوع تحریک ورودی: تحریک منفی مطابق راهنمای محصول
- پشتیبانی از سنسور دما: PT100 دو سیمه، سه سیمه و چهار سیمه
- دقت اندازه‌گیری دما: حدود 1 درجه سانتی‌گراد
- امکانات کنترلی: دائم، تایمر، ترموستات سرمایشی و گرمایشی، فلاشر و سناریوهای زمانی
- روش ارتباط با دستگاه اصلی: ترمینال Link با دو رشته سیم
- حداکثر فاصله ارتباط اعلام‌شده: 100 متر
- تعداد قابل اتصال به SC303: حداکثر 6 ماژول
- حداکثر ظرفیت کل سیستم با دستگاه اصلی: 28 رله خروجی و 28 ورودی دیجیتال
- روش تنظیم آدرس: سه دیپ‌سوئیچ
- ولتاژ تغذیه ماژول: 12 ولت DC
- آداپتور پیشنهادی: 12 ولت، 2 آمپر
چرا ماژول گسترش رله لگزو را انتخاب کنیم؟
ماژول برد گسترش رله لگزو راهکاری کاربردی برای توسعه سیستم کنترل پیامکی SC303 بدون نیاز به جایگزینی دستگاه اصلی است. برخورداری از چهار رله خروجی، چهار ورودی دیجیتال، پشتیبانی از سنسور دمای PT100، قابلیت اتصال با دو رشته سیم و امکان نصب در فاصله حداکثر 100 متری، این محصول را برای پروژه‌هایی که به ورودی‌ها و خروجی‌های بیشتری نیاز دارند، به گزینه‌ای مناسب تبدیل می‌کند.
همچنین با قابلیت افزودن تدریجی ماژول‌ها، می‌توانید ظرفیت سیستم را بر اساس نیاز فعلی و توسعه آینده پروژه افزایش دهید و از هزینه اولیه خرید یک سیستم بزرگ‌تر جلوگیری کنید.
نکته: برای اطمینان از عملکرد صحیح و ایمن، پیش از نصب، سازگاری تجهیزات، ظرفیت کنتاکت رله‌ها، شرایط تغذیه و دستورالعمل سیم‌کشی سازنده را بررسی کنید.
