شارژر با باتری 12/24 ولت بتا

مدار شارژ با باتری لیتیومی بتا:

مدار شارژر یک سیستم پشتیبانی است که در صورت قطع شدن برق شهر، با برخورداری از باتری های داخلی برق مصرفی تجهیزات الکترونیکی که با تغذیه DC کار می کنند را به صورت موقت تامین می کند تا این تجهیزات حتی در زمان قطعی برق به کار خود ادامه دهند و تحت تاثیر این اختلال قرار نگیرند. در شرایط فعلی با توجه به قطعی مکرر برق و بروز مشکلاتی در زمینه اتوماسیون گیت های کنترل تردد مانند عدم باز شدن درب ها با ریموت کنترل، نیاز به خلاص کردن موتورها به صورت دستی، ایجاد ترافیک و ... به کارگیری درب بازکن ها با تغذیه DC را محرز و پر مصرف کرده است. درب بازکن های DC مزایای بسیار زیادی به همراه دارد که یکی از آن ها قابلیت کارکرد در زمان قطعی برق با صرف هزینه کمتری نسبت به درب بازکن های AC و پشتیبانی از طریق UPS است. مدار شارژ در بسیاری از بردهای DC برروی آن ها قرار دارد و جزیی از قطعات آن است اما برخی از بردهای DC فاقد مدار شارژ هستند. از این رو مدار شارژ بتا جهت به کارگیری در این موارد و رفع نگرانی ها بابت عملکرد دستگاه در زمان قطعی برق طراحی شده است.

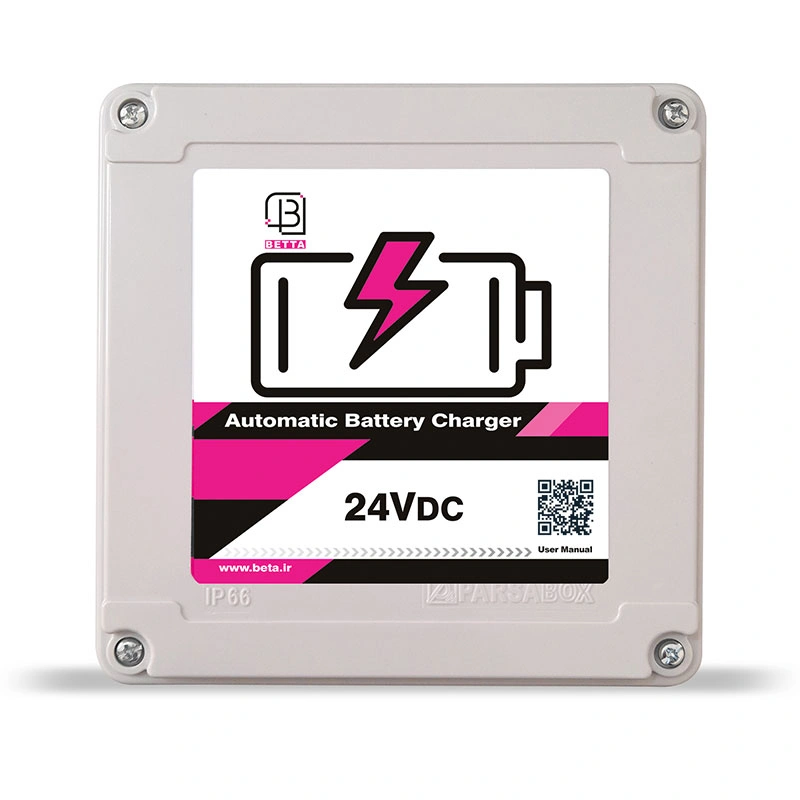

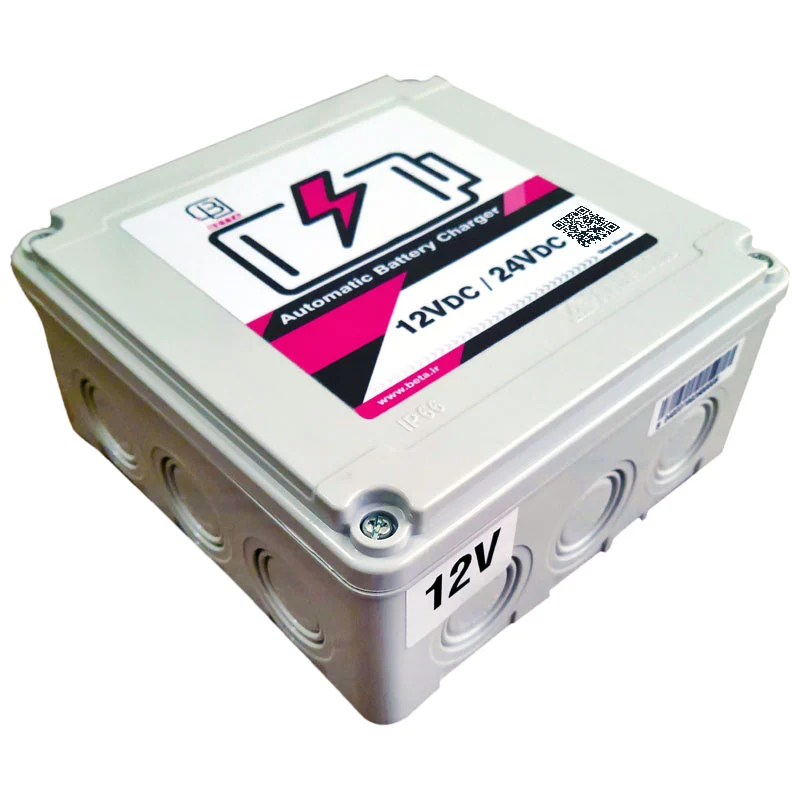

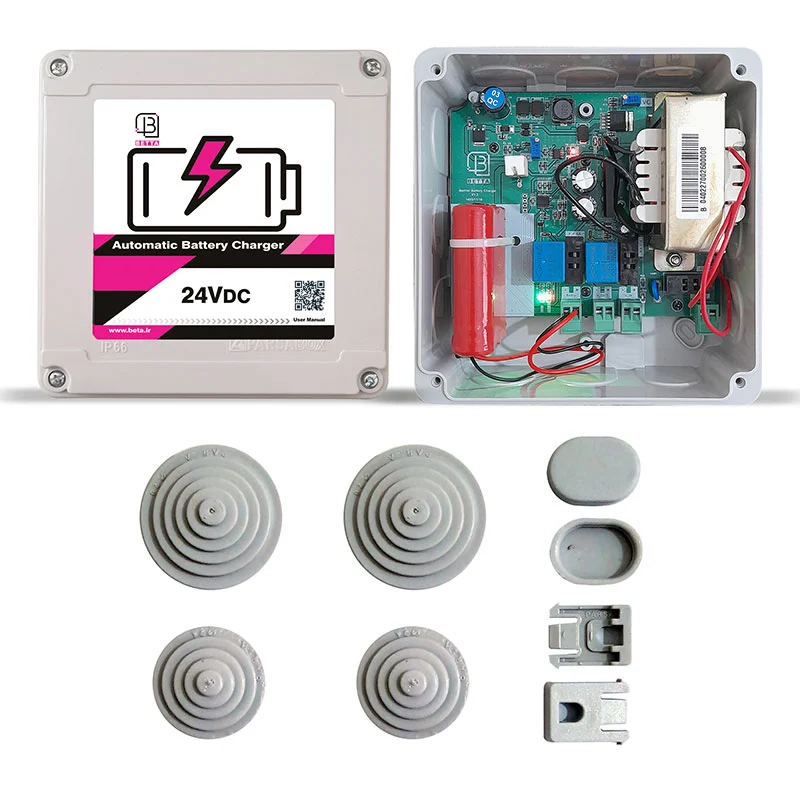

مدار شارژ بتا شامل یک مدار شارژ حرفه ای، پک باتری لیتیوم قابل شارژ و یک قاب است. تغذیه شارژر برق شهر 220VAC است و می تواند باتری های لیتیومی 12V~24V را شارژ کند. مدار شارژ به صورت واسط بین مرکز کنترل DC و تغذیه DC آن قرار می گیرد. مدار شارژ بتا در وضعیت نرمال عینا ولتاژ خروجی از تغذیه DC فابریک دستگاه را به مرکز کنترل ارسال می کند اما در وضعیت قطع شدن برق 220 ولت و از کار افتادن تغذیه DC به طور خودکار به باتری سوئیچ می کند و تغذیه مرکز کنترل را از باتری‌ های خود تأمین می کند.

*یک امکان ویژه این دستگاه قابلیت تبدیل شدن به آداپتور برای دستگاه هایی با تغذیه مصرفی 12V~24V است. در این صورت می تواند به عنوان منبع تغذیه اصلی و بدون وقفه استفاده گردد. تبدیل کاربری دستگاه به منبع تغذیه از طریق یک جامپر که برروی آن قرار داده شده است انجام می شود.

وظایف مدار شارژر:

نظارت بر برق شهر و سوئیچ کردن اتوماتیک هنگام قطعی برق شهر به تغذیه پشتیان
تامین برق اضطراری برای مرکز کنترل DC
نظارت بر میزان شارژ باتری
نظارت بر سلامت و حفظ طول عمر باتری
شارژ کردن باتری پشتیبان
قطع اتوماتیک فرآیند شارژ باتری پس از شارژ شدن کامل

*علاوه بر موارد فوق مدار شارژر بتا از ویژگی های کارایی برخوردار است و نسبت به سایر شارژرها کامل ترین امکانات را دارد. برروی مدار شارژر به منظور رابط کاربری آسان تر LED هایی قرار داده شده است تا سلامت باتری، شارژ شدن یا عدم شارژ باتری، وضعیت برق 220 ولت و ... را نمایش دهد و کاربر را از تمامی جزییات مطلع سازد. 3 عدد فیوز نیز جهت حفاظت از مدار در برابر اضافه جریان های ناشی از برق 220 ولت، تغذیه DC و باتری برروی آن قرار داده شده اند.
